Détail de meules du Midi de la France

Zoom su particolari di macine del Sud della Francia - Détails zoomés sur des meules du Midi

____________________________________________________________________________________________

 N.1 (0370) : épaisse meta en granite, oeil très large et non perforé

1 img 0370

traces concentriques d'usure autour de l'oeil - traces radiales de ravivage, cette opération de rénovation de l'abrasivité de la surface active a été réalisée avec une lame large (2-3 cm) sans doute à dents (de type ciseau grain d'orge)

____________________________________________________________________________________________

 N.2 (0389) :  meta mince en basalte, oeil étroit et non perforé

2 img 0389

traces radiales (à tendance arquée) de ravivage par une lame large semble-t-il dentelée (de type grain d'orge) - vers la bordure extérieure on observe une bande de poli d'usure avec stries concentriques, ces dernières sont également perceptibles en partie mésiale, sur la moitié externe de la surface active - noter enfin le léger festonnage du rebord exxtérieur : enlèvement assez régulier de petits éclats peut-être d'origine thermique ou mécanique (chocs entre les bords de la meta et du catillus dus à une rotation oscillatoire ?)

____________________________________________________________________________________________

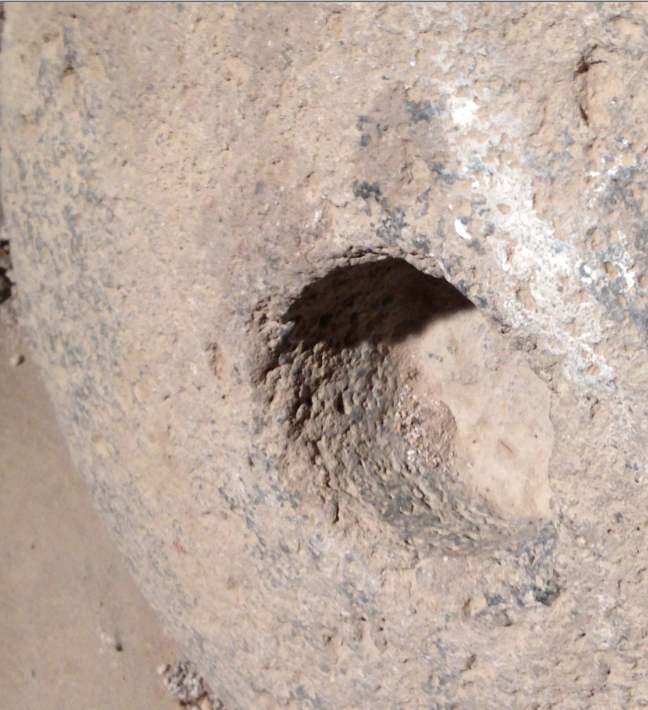

 N.3 (0552) :  meta en basalte, oeil très large et non perforé

3 img 0552

remarquer le poli de la paroi verticale de l'oeil, indiquant que le dispositif lié à l'axe de rotation a tourné dans l'oeil (qu'il s'agisse d'un fonctionnement normal ou accidentel)

____________________________________________________________________________________________

 N.4 (1279) :  meta en basalte, avec oeil étroit et non perforé

4 img 1279

poli d'usure très développé qui laisse transparaître (partie Nord de l'image) les traces (radiales) d'un ravivage antérieur - le bourrelet aigu autour de l'oeil est peut-être produit par l'utilisation

____________________________________________________________________________________________

 N.5 (1287) :  large catillus de type espagnol avec manchon proéminent à fente ouverte sur une trémie plate

5 img 1287

    On note (sur la droite, en limite de la cassure) un redan correspondant à un logement horizontal en forme de queue d'aronde pour un emmanchement latéral - ce dispositif n'étant pas régulièrement présent sur les catilli à manchons proéminents, on peut se demander s'il ne s'agit pas là d'une conversion (sur un modèle disons "gaulois") du système d'entraînement

____________________________________________________________________________________________

 N.6 (1329) :  même catillus de type espagnol - vue de dessous rapprochée du manchon

6 img 1329

   La face inférieure montre, au contact entre le manchon et la surface active, la présence d'une rainure (taillée d'origine en 4 percussions) d'insertion d'un cordage ou d'un lien autour du manchon - cette rainure au profil arrondi s'observe régulièrement sur les manchons et sur la quasi totalité du raccord avec le corps de la meule - elle renvoie probablement à l'existence d'un système de suspension lié ou non au mode d'entraïnement..

____________________________________________________________________________________________

 N.7 (1323) :  même catillus de type espagnol - vue zoomée de la fente axiale du manchon

7 i mg 1323

   On remarque, au débouché de la rainure dans le réceptacle (trémie) du catillus, un fort poli d'usure qui montre que s'est exercé un frottement dû au jeu ou à la mobilité d'un élément (diamétral ou vertical?) inséré à cet endroit - de telles observations permettent d'entrer dans la réflexion sur la restitution des systèmes d'entraînement, les catilli de type espagnol du Midi de la France étant fort intéressants à cet égard.
